ऑप्टिकल डिवाइस पैकेजिंग प्रक्रिया

Apr 06, 2020 एक संदेश छोड़ें

ऑप्टिकल डी एव्रीस पी अकैजिंग पी रोसेस

टीओएसए और रोसा की पैकेजिंग तकनीकों में मुख्य रूप से TO-CAN समाक्षीय पैकेजिंग, तितली पैकेजिंग, COB (चिपऑनबोर्ड) पैकेजिंग और BOX पैकेजिंग शामिल हैं।

टीओएसए, आरओएसए और इलेक्ट्रिकल चिप्स ऑप्टिकल मॉड्यूल के बीच उच्चतम लागत अनुपात के साथ तीन भाग हैं, क्रमशः 35%, 23% और 18% के लिए लेखांकन। टीओएसए और रोसा में तकनीकी बाधाएं मुख्य रूप से दो पहलुओं में हैं: ऑप्टिकल चिप और पैकेजिंग तकनीक।

सामान्य तौर पर, ROSA को एक फाड़नेवाला, एक फोटोडियोड (वोल्टेज में हल्के दबाव के प्रतिस्थापन) और एक ट्रांसपीडेंस एम्पलीफायर (प्रवर्धित वोल्टेज संकेत) के साथ पैक किया जाता है, और टीओएसए को लेजर चालक, लेजर और मल्टीप्लेक्सर के साथ पैक किया जाता है।

टीओएसए और रोसा की पैकेजिंग तकनीकों में मुख्य रूप से निम्नलिखित शामिल हैं:

1) करने के लिए समाक्षीय पैकेज कर सकते हैं;

2) तितली पैकेज;

3) COB (चिपऑनबोर्ड) पैकेज;

4) बॉक्स पैकेजिंग।

TO-CAN समाक्षीय पैकेज: खोल आमतौर पर बेलनाकार होता है, क्योंकि इसके छोटे आकार के कारण, प्रशीतन में निर्माण करना मुश्किल होता है, गर्मी को फैलाना मुश्किल होता है, और उच्च वर्तमान में उच्च बिजली उत्पादन के लिए उपयोग करना मुश्किल होता है, इसलिए यह है लंबी दूरी के प्रसारण के लिए उपयोग करना मुश्किल है। वर्तमान में, मुख्य अनुप्रयोग 2.5Gbit / s और 10Gbit / s कम दूरी का प्रसारण भी है। लेकिन लागत कम है और प्रक्रिया सरल है।

Optical Device Packaging Process 1

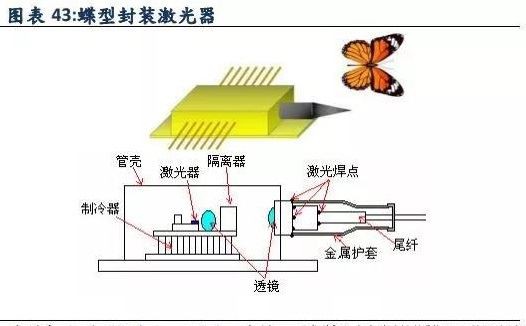

बटरफ्लाई पैकेज: शेल आमतौर पर एक आयताकार समानांतर चतुर्भुज होता है, और संरचना और कार्यान्वयन कार्य आमतौर पर अधिक जटिल होते हैं। यह रेफ्रिजरेटर, हीट सिंक, सिरेमिक बेस ब्लॉक, चिप, थर्मिस्टर, बैकलाइट मॉनिटरिंग से लैस हो सकता है, और उपरोक्त सभी घटकों के संबंध तारों का समर्थन कर सकता है। आवास का एक बड़ा क्षेत्र और अच्छी गर्मी लंपटता है, और इसका उपयोग विभिन्न गति और 80 किमी की लंबी दूरी पर संचरण के लिए किया जा सकता है।

Optical Device Packaging Process 2

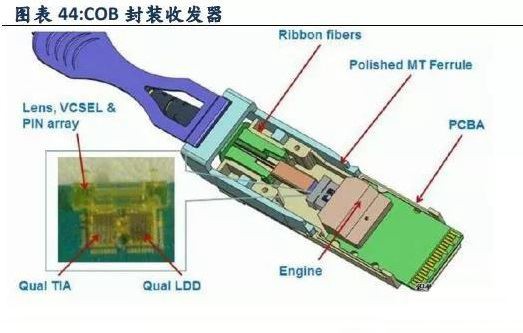

COB पैकेजिंग का अर्थ है चिप-ऑन-बोर्ड पैकेजिंग, और लेजर चिप का पालन पीसीबी सब्सट्रेट के लिए किया जाता है, जो लघुकरण, हल्के वजन, उच्च विश्वसनीयता और कम लागत प्राप्त कर सकता है। पारंपरिक सिंगल-चैनल 10Gb / s या 25Gb / s रेट ऑप्टिकल मॉड्यूल, एसएफपी पैकेज का उपयोग इलेक्ट्रिकल चिप को मिलाप करने के लिए करता है और ऑप्टिकल मॉड्यूल बनाने के लिए पीसीबी बोर्ड को ऑप्टिकल ट्रांससीवर घटकों को पैक करने के लिए। 100Gb / s के ऑप्टिकल मॉड्यूल के लिए, 25Gb / s चिप का उपयोग करते समय, घटकों के 4 सेट की आवश्यकता होती है। यदि एसएफपी पैकेजिंग का उपयोग किया जाता है, तो 4 गुना स्थान की आवश्यकता होगी। COB पैकेजिंग लघु-स्तर को प्राप्त करने के लिए TIA / LA चिप, लेजर सरणी और रिसीवर सरणी को एक छोटे स्थान में एकीकृत कर सकती है। तकनीकी कठिनाई ऑप्टिकल चिप पैच (ऑप्टिकल युग्मन प्रभाव को प्रभावित करने) और संबंध गुणवत्ता (सिग्नल गुणवत्ता और बिट त्रुटि दर को प्रभावित करने) की स्थिति सटीकता में निहित है।

Optical Device Packaging Process 3

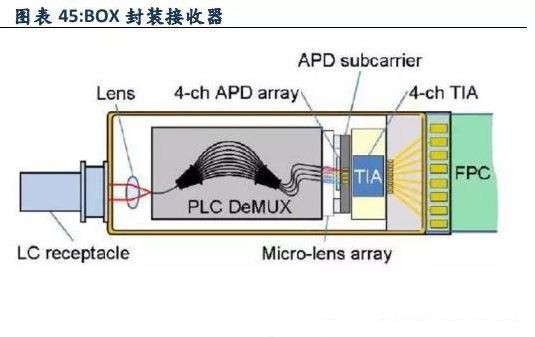

BOX पैकेज एक तितली पैकेज है, जिसका उपयोग मल्टी-चैनल समानांतर पैकेज के लिए किया जाता है।

Optical Device Packaging Process 4


25G और नीचे की दर के ऑप्टिकल मॉड्यूल ज्यादातर मानक प्रक्रिया और स्वचालन उपकरण और कम तकनीकी बाधाओं के साथ एकल-चैनल TO या तितली पैकेज का उपयोग करते हैं। हालांकि, 40G और उससे अधिक की दर वाले उच्च गति वाले ऑप्टिकल मॉड्यूल के लिए, लेजर की दर (ज्यादातर 25G) द्वारा सीमित है, यह मुख्य रूप से समानांतर में कई चैनलों के माध्यम से महसूस किया जाता है। उदाहरण के लिए, 40G का एहसास 4 * 10G से होता है, और 100G का एहसास 4 * 25G से होता है। उच्च गति वाले ऑप्टिकल मॉड्यूल की पैकेजिंग समानांतर ऑप्टिकल डिजाइन की गर्मी लंपटता समस्याओं, उच्च दर विद्युत चुम्बकीय हस्तक्षेप, कम आकार और बिजली की खपत में वृद्धि के लिए उच्च आवश्यकताओं को आगे रखती है। ऑप्टिकल मॉड्यूल की बढ़ती गति के साथ, एकल चैनल की बॉड दर पहले ही एक अड़चन का सामना कर चुकी है। भविष्य में, 400G और 800G में, समानांतर ऑप्टिकल डिजाइन अधिक से अधिक महत्वपूर्ण हो जाएगा।
