फाइबर ऑप्टिक एफबीटी स्प्लिटर
एफबीटी स्प्लिटर परिचय:
एफबीटी ऑप्टिकल स्प्लिटर दो या दो से अधिक ऑप्टिकल फाइबर को एक साथ बंडल करता है, और फिर पिघलता है और उन्हें एक टेपर पर फैलाता है, और वास्तविक समय में विभाजन अनुपात के परिवर्तन की निगरानी करता है। विभाजन अनुपात आवश्यकता तक पहुंचने के बाद, पिघल खिंचाव पूरा हो जाता है, और एक फाइबर को एक छोर पर बरकरार रखा जाता है। (बाकी को काट दिया जाता है) इनपुट के रूप में, और दूसरे छोर का उपयोग मल्टी-आउटपुट के रूप में किया जाता है। वर्तमान में, परिपक्व टेंपर प्रक्रिया केवल एक समय में 1 × 4 या उससे कम खींच सकती है। 1 × 4 से बड़े उपकरणों के लिए, उन्हें कई 1 × 2 के साथ कनेक्ट करें। इसके बाद एक स्प्लिटर बॉक्स में पैक किया जाता है।
लाभ:
(1) टेंपर कपलर में 20 से अधिक वर्षों का इतिहास और अनुभव है। कई उपकरणों और प्रक्रियाओं को केवल उपयोग करने की आवश्यकता है। विकास लागत केवल कुछ दसवें या पीएलसी का सौवां हिस्सा है।
(2) कच्चे माल केवल क्वार्ट्ज सब्सट्रेट, ऑप्टिकल फाइबर, हीट-सेंटिंग ट्यूबिंग, स्टेनलेस स्टील टयूबिंग और कम गोंद में उपलब्ध हैं, कुल एक अमेरिकी डॉलर से अधिक नहीं। मशीनों और उपकरणों का निवेश मूल्यह्रास कम है, 1 × 2, 1 × 4 बराबर कम चैनल स्प्लिटर्स कम लागत हैं।
(3) विभाजित अनुपात की आवश्यकता के अनुसार वास्तविक समय में निगरानी की जा सकती है, और एक असमान स्प्लिटर बनाया जा सकता है।
विशेषताएँ:
कम अतिरिक्त नुकसान;
कम ध्रुवीकरण निर्भर हानि;
अच्छी स्थिरता;
डबल वर्किंग विंडो;
तीन काम करने वाली खिड़कियां;
उच्च तरंग दैर्ध्य अलगाव;
छोटे आकार का;
विभाजन अनुपात वैकल्पिक;
आवेदन क्षेत्र:
ऑप्टिकल फाइबर संचार तंत्र
ऑप्टिकल लैन
सीएटीवी
फ़ैथ
फाइबर ऑप्टिक सेंसर
उपकरण को मापना
पैरामीटर:
|
विशेष विवरण |
1x2 और 2x2 एफबीटी एसएमएफ |
1x2 और 2x2 एफबीटी एमएमएफ |
|||
|
पैरामीटर |
ग्रेड पी |
ग्रेड ए |
ग्रेड पी |
ग्रेड ए |
|
|
संचालन तरंग दैर्ध्य |
1310+/-40&1550+/-40 |
1310+/40;850+/-40;1310&850+/-40 |
|||
|
विशिष्ट अतिरिक्त हानि (डीबी) |
0.07 |
0.1 |
0.5 |
0.7 |
|
|
सम्मिलन हानि (डीबी) |
50/50 |
3.6 से कम या बराबर |
3.8 से कम या बराबर |
3.7 से कम या बराबर |
4.0 से कम या बराबर |
|
40/60 |
4.4/2.6 से कम या बराबर |
4.7/2.8 से कम या बराबर |
4.7/2.7 से कम या बराबर |
5.0/3.0 से कम या बराबर |
|
|
30/70 |
5.7/1.9 से कम या बराबर |
6.0/2.0 से कम या बराबर |
6.0/2.1 से कम या बराबर |
6.3/2.4 से कम या बराबर |
|
|
25/75 |
7.0/1.7 से कम या बराबर |
7.3/1.9 से कम या बराबर |
7.0/1.7 से कम या बराबर |
7.3/1.9 से कम या बराबर |
|
|
20/80 |
7.6/1.25 से कम या बराबर |
8.0/1.3 से कम या बराबर |
7.8/1.4 से कम या बराबर |
8.1/1.7 से कम या बराबर |
|
|
10/90 |
10.7/0.70 से कम या बराबर |
10.9/0.8 से कम या बराबर |
11.2/0.9 से कम या बराबर |
11.6/1.2 से कम या बराबर |
|
|
5/95 |
13.8/0.4 से कम या बराबर |
14.1/0.5 से कम या बराबर |
14.5/0.7 से कम या बराबर |
15.0/1.0 से कम या बराबर |
|
|
2/98 |
18.05/0.25 से कम या बराबर |
18.45/0.35 से कम या बराबर |
18.6/0.6 से कम या बराबर |
19.4/0.9 से कम या बराबर |
|
|
1/99 |
21.15/0.2 से कम या बराबर |
21.65/0.3 से कम या बराबर |
22.0/0.5 से कम या बराबर |
22.8/0.8 से कम या बराबर |
|
|
एकरूपता (50/50) (डीबी) |
0.5 से कम या बराबर |
0.8 से कम या बराबर |
0.5 से कम या बराबर |
0.8 से कम या बराबर |
|
|
प्रत्यक्षता |
55 से अधिक या बराबर |
40 से अधिक या बराबर 50/125 से अधिक; 35 से अधिक या उसके बराबर 62.5/125 |
|||
|
परिचालन तापमान (डिग्री) |
-40 ~ +85 |
-40 ~ +85 |
|||
|
*1. सभी पैरामीटर कनेक्टर्स के बिना हैं |
|||||
|
*2.Connector हानि: 0.2db/प्रत्येक जोड़ा गया |
|||||
प्रमाणपत्र:

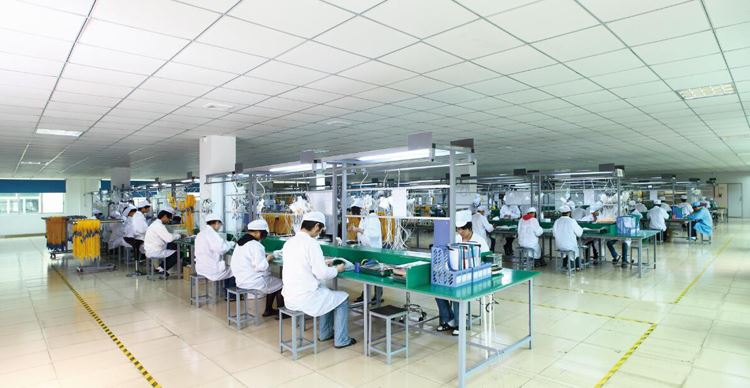

फैक्ट्री वर्कशॉप:

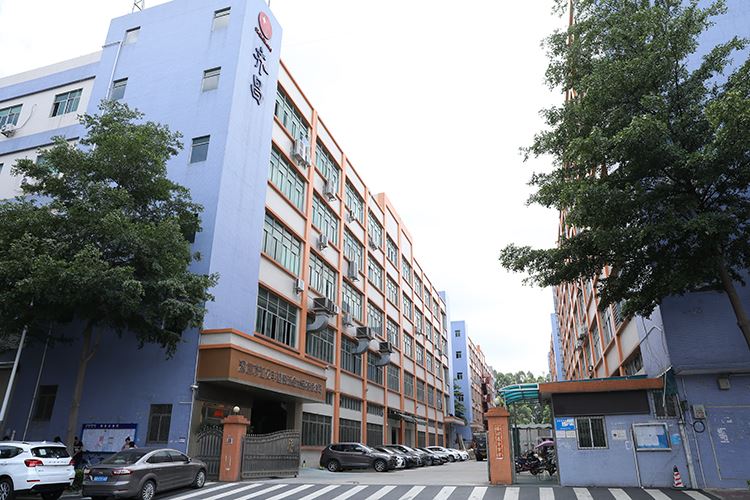

ऑप्टिको कम्युनिकेशन कंपनी, लिमिटेड के बारे में।
